2009/09/25
ネタとしてある程度まとまりましたので、ページを独立させました。ネットワークの部屋に書いていたものを移動してきました。
- OkaConsole 開発進行中 -
2009/08/11
Ｐ板.com のＣＡＤとの格闘が終了し、基板設計が完了しました。もう少ししたら、OkaConsole の本製作に入ります。

基板のパターンイメージはこんな感じ（約35.6mm×25.4mm）
2009/08/26
実物に近いイメージ・着色にしてみました。ほぼ実物大ぐらいです。クリックすると拡大します。
表？基板(表)　 裏？基板(裏)

６月に突然、短期決戦な仕事が入ってしまい、OkaConsole の進展が遅れてしまったため、残念ながら「（大人の）夏休みの工作」には間に合わなくなってしまいましたが、なんとか８月中にはシリアル番号１番の完成をしたいと思います。
- OkaConsole 開発中 -
2009/05/22
Cisco 機器を操作するときは、コンソールケーブルが必要です（Telnet すりゃいいだろ、という議論は別として）。。。　普通は「コンソールケーブル」の他に「ＵＳＢ−シリアル変換アダプタ」も必要です。ネットワークエンジニアは、何かとカバンが重くなります。
ある日、ふとＵＳＢシリアル変換アダプタを見て「このコネクタが D-sub 9pin じゃなくて RJ-45 だったら、便利なんじゃない？」と思いました。でもう少し考えてたら「ピン配列を変えたら、コンソールケーブルも不要（いつも持ち歩いているストレートケーブルがあればＯＫ）になるぞ」と気付きました。
市販のＵＳＢシリアル変換アダプタと同等のサイズで、ＵＳＢから直接 Cisco のコンソールに繋げられる箱を作れたら、カバンをかなり軽くできるのでは…？

で、いきなりそんなサイズのものを作るのは無謀なので、まずは実験として「ＰＣのＵＳＢと Cisco コンソールを繋げる回路」を試作してみました。じゃじゃ〜ん♪

試作機(前面)

試作なのでまだ大きいですが、実験は成功しました。
左奥に見える黒いのが RJ-45 で、赤いテプラの下あたりに USB のコネクタがあります。最終的に小型化するので、通常サイズのコネクタ（プリンタとか外付けＨＤＤとかについてるやつ）ではなく、小さいＵＳＢコネクタ（モバイル系の機器で使われているやつ）を使いました。反対側から見た方がわかりやすいでしょうか。

試作機(背面)

あと中央にある２つのＩＣが、回路のほぼ全てです。その他に動作確認用のＬＥＤを８個つけていますが、こちらは最終的に小型化したときにはなくなります。あくまでも実験用です。…電源ランプぐらいは残しておいた方が良いでしょうかね。。。
で、最終的なサイズは 2cm x 3cm x 4cm に収めます。実際に使うケースはこんなイメージです。

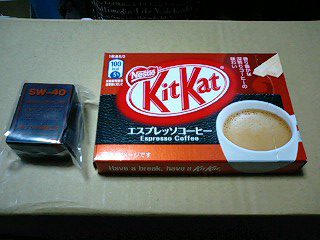

キットカットと比較　　１円玉と比較

普通は比較対象としてタバコの箱などを使うようですが、自分はタバコを吸わないので、代わりにキットカットで…(笑)　あるいは１円玉との比較で。
ちなみにメーカーのカタログはこちら。TAKACHI SW-40B
回路図などは、おいおい公開していこうと思います。現在は、基板の設計中です。このサイズに収めるには、素人的な基板製作（Sunhayatoの感光基板）ではちょっと難しそうなので、Ｐ板.com を使ってみます。で今はＣＡＤと格闘しているところ…(^^;
お友達紹介キャンペーンに乗って登録したい（得したい）方がいらっしゃいましたら、私で良ければ紹介しますのでご連絡ください。

製作記のネタが増えてきましたら、専用のページとして独立させるつもりです。

2009/09/25
独立しました。
