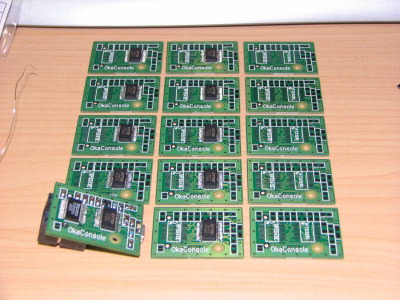

まずは初ロットとして１５台の作製をします。基板に部品を実装しはじめた時の様子がこちらです。
基板は何枚作ってもあまり料金が変わらなかったので（10枚で約26,000円、100枚で約29,000円、みたいな感じ）、ガッツリ100枚作っちゃいました。なので初ロットなんて呼んでみました。実装する部品も、100個単位で買ってるものもありますが、ＩＣやコネクタなどのちょっと高価な部品はまだ15個しか買ってません。知人やオークションなどで売れるようであれば、また部品を集めて第２ロットの製作をすることになるでしょう。ちなみに同僚のＯさんが、すでに１個販売予約を取り付けてきてます。
Ｏさんは生産体制をほぼ正確に把握していたので、この写真を見て「量産だぁ！」と興奮してましたが、Ｓさんは「いわゆる本当の量産」（工場で1000個とか）をイメージしてたらしく、第一声が「手作り？」でした。あくまでも個人的な工作です。。。
- 初号機 -

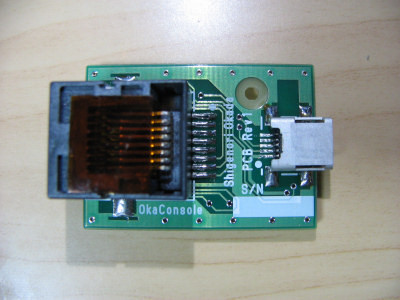

まずは１台を先行して完成させます。全ての部品を基板に実装したところがこちらの写真です。
まーとにかく 0.65mm ピッチの半田付けは気を使います。普段は 0.6φの半田を使っていて、2012 程度のチップ部品には苦労しないのですが、さすがに 0.65mm ピッチには辛いものがありました。そこで今回はこの製作用に0.3φの細い半田 SN100C[030]を買いました。これがなんとも調子良く、こて先の状態が良ければ 0.5mm ピッチもイケるんじゃないか、と感じます。
そしてケースの中に基板を固定して蓋を閉めれば出来上がりです。

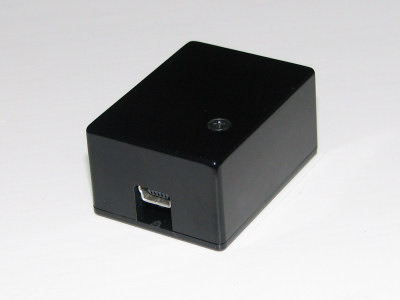

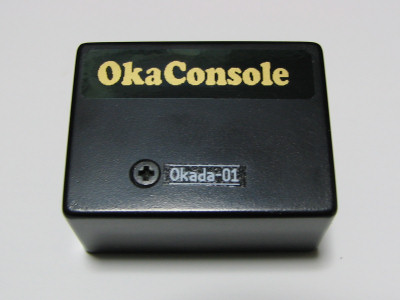

ちょっと蓋を外してみると、こんな感じです。仕上げにテプラ（正確にはネームランドですが）を貼って、完成です。
白く書いてあるのはシリアル番号です。初号機は自分用として特別に Okada-01 としておきます。ゼロ番扱い、ということで。次からは CNS00001 から順番に番号をつけていきます。
