- 製作の様子 -
材料は、RJ-45 のコネクタを２個、ケース、レバー付ＩＣソケット、基板、線材を少々
です。手持ちに無い部品は、今回は秋葉原の千
石電商で買い揃えました。RJ-45 関連の部品はとても高いイメージがありましたが
、思ったより安かったです。壁コンセントに埋め込む National の部品
NR3170 は１５
００円ぐらいするので、そのくらいの覚悟をしていたら、コネクタが２４０円、ケース
も２５０円で済んじゃいました。
ケース ２５０円
 |
コネクタ ２４０円
 |
まずは基板を適当な大きさにカットし、ネジ穴の位置を決めます。

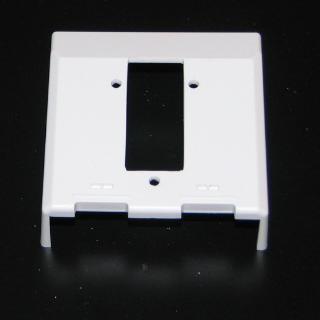

次にケースに、ＩＣソケットをつける穴をあけ、ついでにネジ穴もあけます。

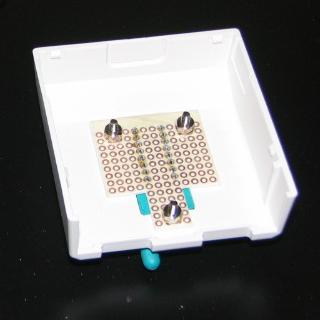

基板にＩＣソケットを半田づけして、ケースにネジ留めします。もうこれで半分は完成
ですね。

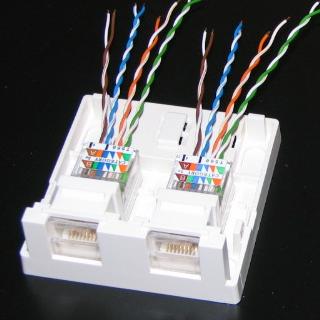

２個の RJ-45 コネクタにツイスト線を圧着し、反対側を基板（ＩＣソケットの足）に
半田付けします。これで完成です。まー、なんて簡単なんでしょう。。。
一般的には Ethernet のペアをよく使うと思われるため、1-2, 3-6, 5-4, 7-8 をペア
にして、色は普通に T568A に合わせました。
ツイスト圧着
 |
内部配線の様子
 |
