- 回路図 -
そして決まった回路がこちらです。
左下にあるスイッチは、テレビとラジオの音声切り替えです。テレビはカード代が高いので、ラジオを聴くことも少なくないということでしたので、毎回配線を繋ぎ変えるのも面倒でしょうから、スイッチで切り替えられるようにしました。おまけ回路です。

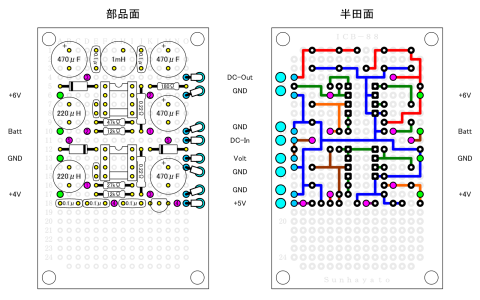

- 基板実装図 -
基板に部品をどう載せたか、の図です。できるだけコンパクトにまとめてみました。
図中のピンクの丸は、ジャンパです。写真では、ちょっと違うポイントからジャンパを飛ばしてますが… あと、水色が外部との配線、緑はチェックピンです。

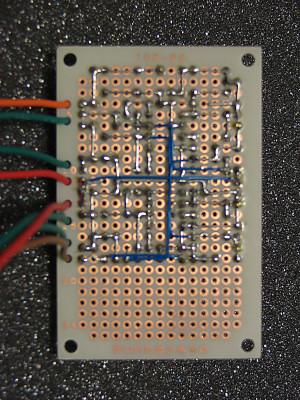

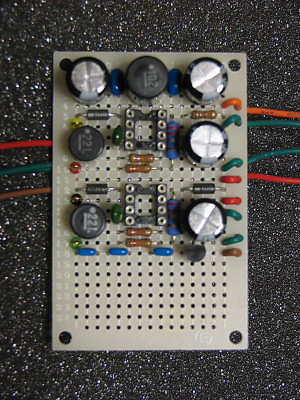

そしてこちらが実物の写真です。
