- 改造ポイント -
改造と呼ぶほどのことはしていませんが…… まず、いろんなネジを外してメインボー
ドが見える状態にします。ドッキングステーションのバスコネクタは比較的作業しやす
い場所にありますが、ＲＪ４５は液晶の部分を外さないと手が届きませんので、頑張っ
てください。（本当なら、内蔵ＬＡＮボード用のコネクタを探して、ＲＪ４５とはコネ
クタで接続したかったのですが、私が秋葉原を歩い限りでは、嵌合しそうなコネクタが

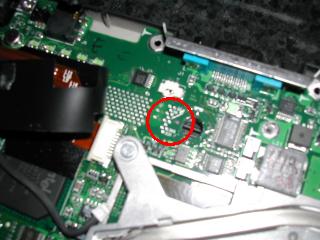

見つかりませんでした。）シリアル信号の出ている場所は、この赤丸の所です。
油紙みたいなのを外し、黒いシートをめくると見えます。
ここから、必要な信号を取り出します。近くに MAX213 がありました。このＩＣが本体
側なので良かったです。もしこれがドッキングステーション側だったら、MAX232 を内
蔵する必要がありましたから。
